Griffe mit Tastensatz und LANC (Logic Application Control Bus System) und/oder adaptierter IR-Fernbedienung
Stand: November 2014
2013 baute ich den Prototyp für einen Griff, der ebenfalls 4 Tasten beinhaltet. Das Prinzip ist jedoch dem bisher genutzten Typ entgegen gesetzt. Ein Magnet wird beweglich an einen fest stehenden Reed-Kontakt heran geführt. Dies bedeutet, dass der Griff noch wesentlich handlicher gestaltet werden kann und die Zuverlässigkeit weiter gesteigert wird. Als bewegliche Teile fungieren nur noch über Federn geführte Magnete. Die elektrischen Leitung sind alle fest fixiert und mit Epoxidharz vergossen.
Bild 6 zeigt das Prinip der Tasten und in Bild 7 ist der Prototyp dargestellt.
|
|

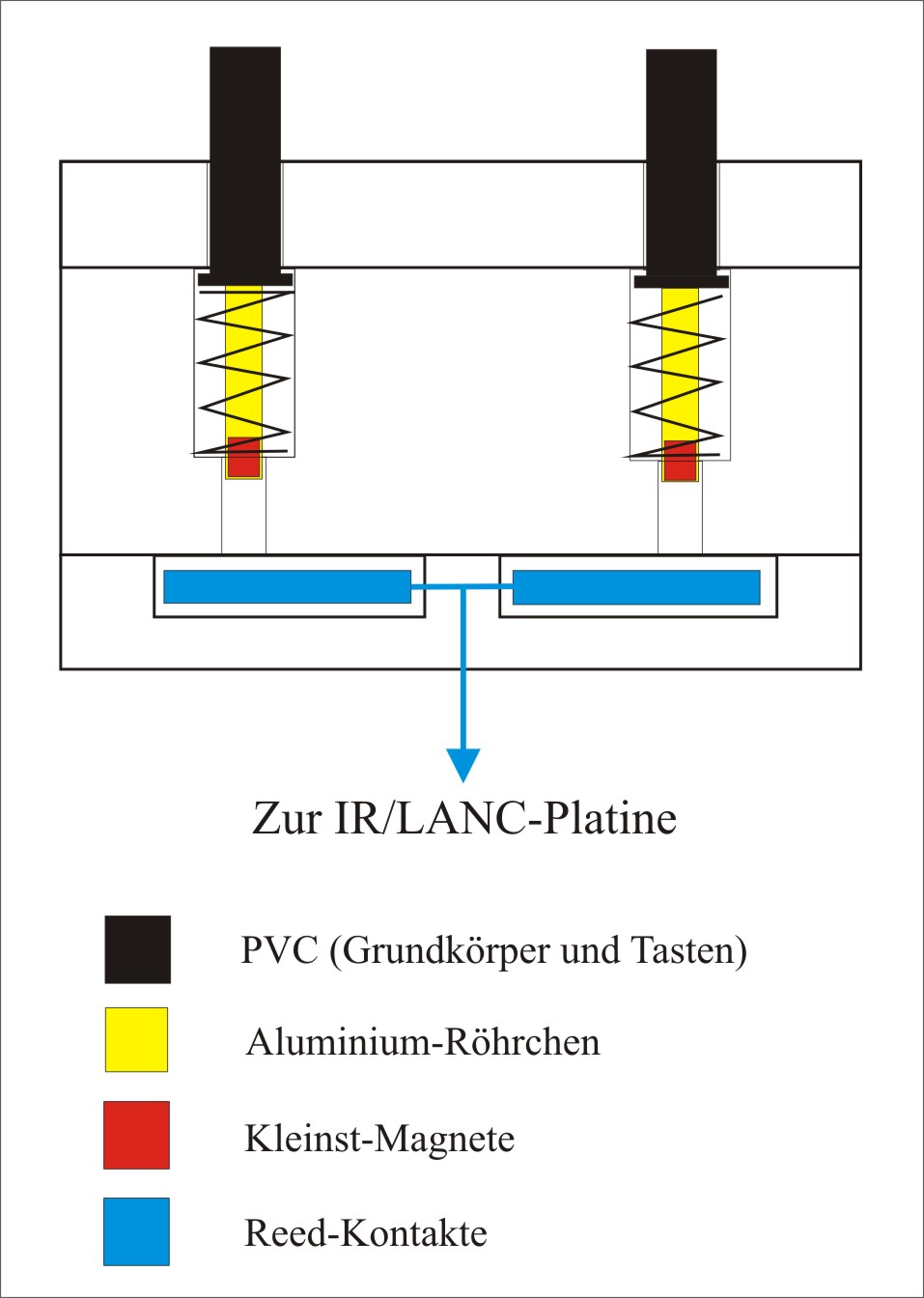

Bild 6 |

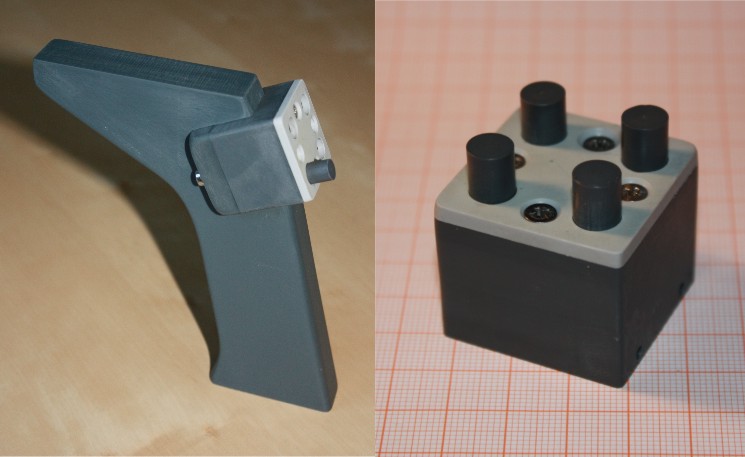

Bild 7 |
|
| Bild 8 |

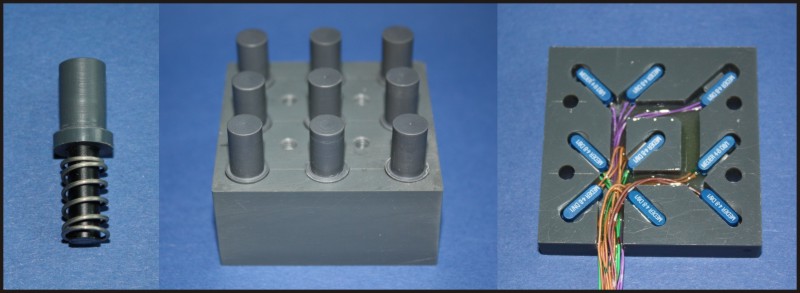

Im Bild 8 sind verschiedene Elemente des Tastensatzes dargestellt. Konkret ist es die 9-Tasten-Version mit der charakteristischen X-Y-Anordnung der Reed-Kontakte. Dieser Griff ist Bestandteil des aktuellen Dive-Buddy-III-Gehäuses (Fa. Amphibico). Es werden Funktionen der IR-Fernbedienung in Kombination mit Funktionen der LANC-Steuerungen genutzt. Erstmalig sind praktisch alle Funktionen des Camcorders von außen bedienbar.
|

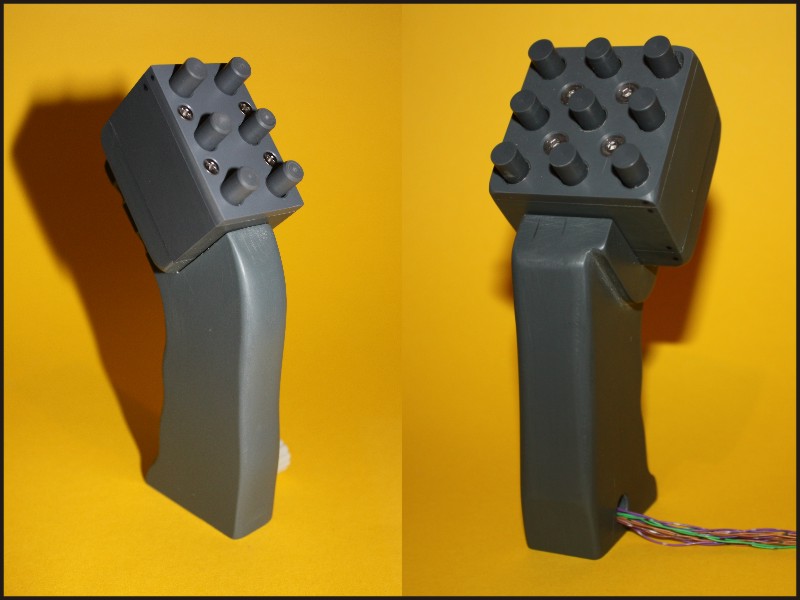

| Bild 9 : Neben der 4-Tasten-Version sind auch 6 bzw. 9 Tasten pro Griff realisiert worden. |
Stand 2002
Die Steuerbarkeit des Camcorders im UW-Gehäuse ist eine fundamentale Forderung. Die rein mechanische Bedienung ist oft umständlich und häufig genug für nur einen Camcorder-Typ passend. Elegant ist die Steuerung über die LANC-Funktion. Da diese Nutzung nur einer Gruppe von Geräten vorbehalten ist, bietet sich für nahezu alle Typen eine dritte Möglichkeit. Im Gehäuse wird eine IR-Fernbedienung installiert, deren Tasten über externe Schaltkontakte (Reed-Kontakte) bedient werden. Das Bild 1 zeigt zwei Griffe mit je vier integrierten Tasten, so dass mit dieser Anordnung 8 Funktionen generiert werden können. Im Prinzip funktionieren sie wie der Prototyp. Es flossen jedoch aus der 7-jährigen Nutzung konstruktive Verbesserungen ein.
In Bild 2 ist das Funktionsprinzip der Tasten dargestellt. Im Prototyp bestehen die vier Tasten aus Aluminium und sind im Quadrat zueinander angeordnet. Jede Taste ist innen hohl und enthält einen eingeklebten Readkontakt. Jeder dieser Readkontakte wird durch Betätigung der Taste geschlossen, indem er an einem Dauermagnet vorbeigeführt wird, der sich im Mittelpunkt des Tastenfeldes befindet.
 |
 |

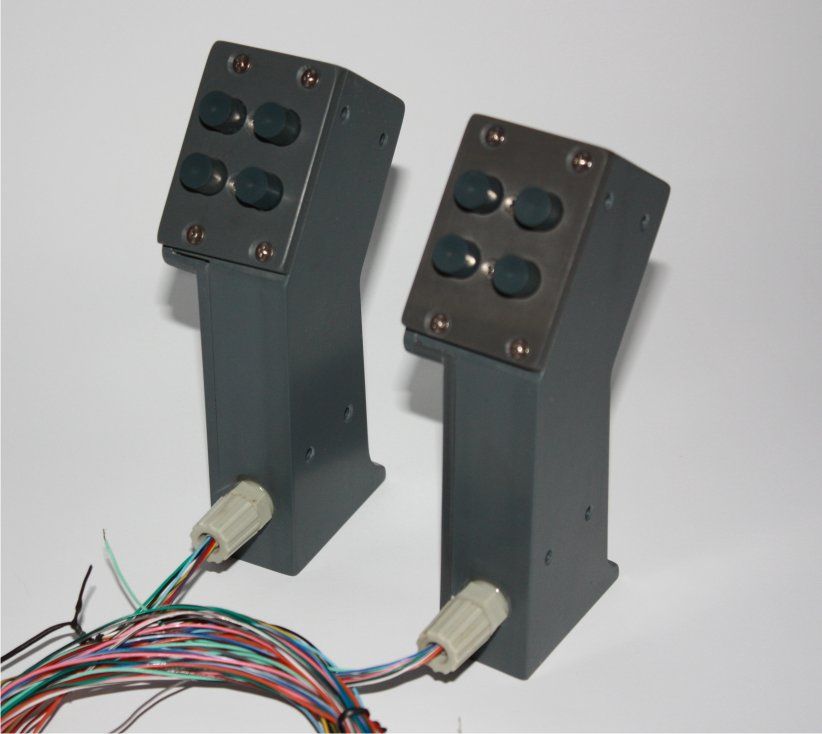

Bild 1 |
Bild 2 |
Die Tasten arbeiten zuverlässig und wartungsfrei. Der notwendige Tastendruck ist absolut tiefenunabhängig und eine Tastenbewegung ist auch durch grobe Handschuhe deutlich fühlbar. Die Tasten werden zur Ansteuerung einer Steuerplatine genutzt, die die Steuercodes für den Camcorder generiert (LANC). In Bild 3 ist die Originalplatine des LANC dargestellt.
Informationen zur LANC-Steuerung finden sie unter www.boehmel.de/lanc.htm
Bezugsquelle für die LANC-Platine unter www.ue-consult.de

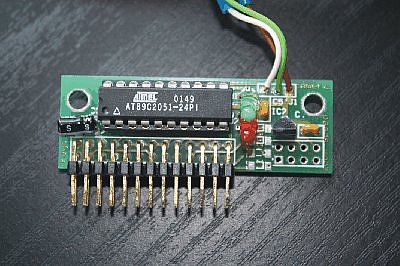

Bild 3 - LANC-Platine

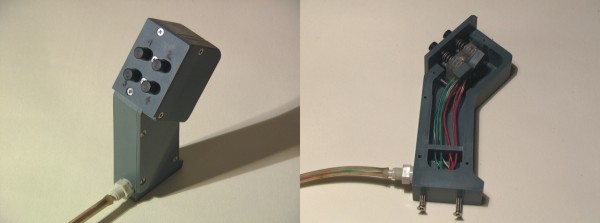

Bild 4: Der Prototyp (2003) und sein Innenaufbau

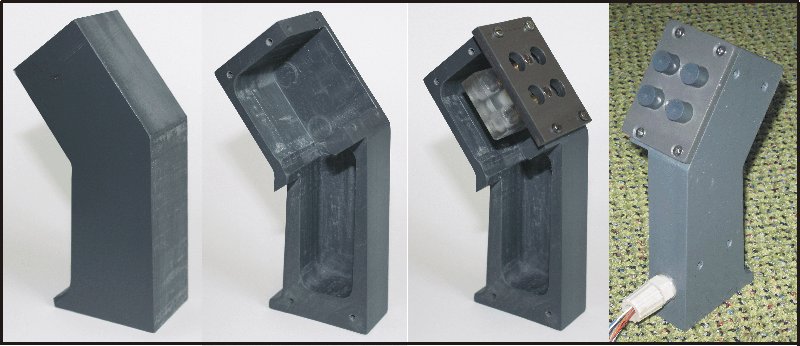

Bild 5: Vom PVC-Rohling zum fertigen Griff
